中心供氧系统主要由以下几个关键设备构成，确保氧气能够安全、高效地输送到各个用氧点。以下是系统的主要设备及其功能：

 1. 氧源设备

氧源设备是系统的核心，负责提供氧气。常见的氧源设备包括：

液氧储罐：储存液态氧，适合大型医院，储氧量大，供氧稳定。

氧气钢瓶：适用于小型医院或作为备用氧源，灵活性高。

制氧机：通过空气分离技术制取氧气，适合中小型医院或偏远地区，无需频繁更换氧源。

 2. 氧气管道系统

管道系统负责将氧气从氧源输送到各个用氧点，主要包括：

主管道：连接氧源与各楼层的主干管道，通常采用铜管或不锈钢管，耐腐蚀、耐高压。

分支管道：从主管道分出，连接到各个病房、手术室等用氧点。

阀门和接头：用于控制氧气流动，便于维护和检修。

 3. 减压装置

减压装置用于将高压氧气减压至适合使用的压力，确保安全：

减压阀：将氧气从高压减压至低压，确保终端设备获得稳定的氧气压力。

安全阀：防止系统压力过高，确保安全运行。

 4. 终端设备

终端设备是患者直接使用的部分，主要包括：

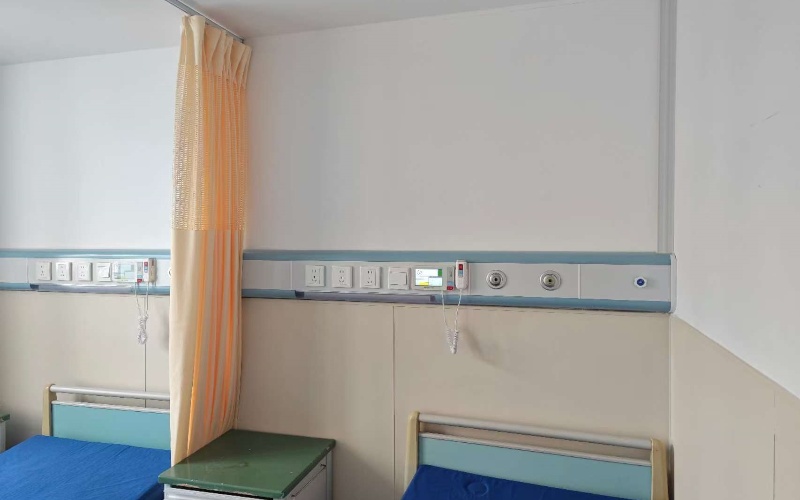

氧气出口：安装在病房、手术室等区域，配备流量计和调节阀，方便调节氧气流量。

湿化瓶：用于湿化氧气，避免患者呼吸道干燥，通常与氧气出口连接使用。

 5. 监控与报警系统

监控系统用于实时监测系统运行状态，确保安全：

压力监控：实时监测管道压力，确保供氧稳定。

流量监控：监测氧气使用情况，便于管理。

报警系统：在压力异常或氧气不足时发出声光报警，提醒工作人员及时处理。

 6. 备用氧源

备用氧源用于在主氧源故障时提供应急供氧，确保系统不间断运行：

备用液氧储罐或备用氧气钢瓶：在主氧源故障时迅速切换，确保供氧不中断。

 7. 其他辅助设备

过滤器：用于过滤氧气中的杂质，确保氧气纯净。

氧气流量计：用于测量和显示氧气流量，便于调节和管理。

氧气浓度检测仪：用于检测氧气浓度，确保氧气质量符合标准。

 8. 控制系统

控制系统用于自动化管理供氧系统，通常包括：

PLC控制系统：实现自动化控制，调节氧气压力和流量。

人机界面（HMI）：提供操作界面，方便工作人员监控和操作系统。

 9. 安全设备

防火阀：在火灾等紧急情况下自动关闭，防止氧气助燃。

泄漏检测仪：检测氧气泄漏，确保系统安全。

 10. 维护与检测设备

压力测试仪：用于定期检测管道压力，确保系统正常运行。

泄漏检测设备：用于检测管道和接头的泄漏情况，确保系统密封性。

总结

中心供氧系统的设备构成包括氧源设备、管道系统、减压装置、终端设备、监控与报警系统、备用氧源、辅助设备、控制系统和安全设备等。这些设备共同协作，确保氧气能够安全、稳定地输送到各个用氧点，满足医院的氧气需求。
