以下是山东固齐力为您整理的《医用气体管道安装技术方案》文档框架及详细内容，可根据实际需求调整补充：

 一、工程概况

1. 项目背景

   概述医用气体系统（氧气、负压吸引、压缩空气等）的用途及安装必要性，说明覆盖区域（如手术室、ICU、病房等）。

2. 工程范围

   明确管道安装范围（水平/垂直走向）、终端设备配置、气源站位置及联动控制系统。

 二、执行标准与规范

 《医用气体工程技术规范》GB 50751

 《工业金属管道工程施工质量验收规范》GB 50184

 《建筑设计防火规范》GB 50016

  相关地方性医疗设施建设标准

 三、材料与设备选型

 1. 管道材料

 氧气管道：脱脂铜管（TP2Y）或无缝不锈钢管（316L），内壁光滑无油污。

 负压吸引/压缩空气管道：304/316不锈钢管，耐腐蚀性强。

 管件与阀门：医用级材质，密封垫片采用聚四氟乙烯或金属缠绕垫。

 2. 气源设备

 液氧储罐/制氧机（氧气源）

 医用真空泵机组（负压吸引）

 医用无油空压机（压缩空气）

 3. 终端设备

 气体终端插座：插拔式自密封设计，带防误插标识。

 压力监测报警系统：实时监控气体压力，超限报警。

 四、施工工艺流程

 1. 施工准备

 图纸会审与技术交底

 材料进场检验（检查材质证明、无损检测报告）

 管道脱脂处理（氧气管道需使用无油溶剂）

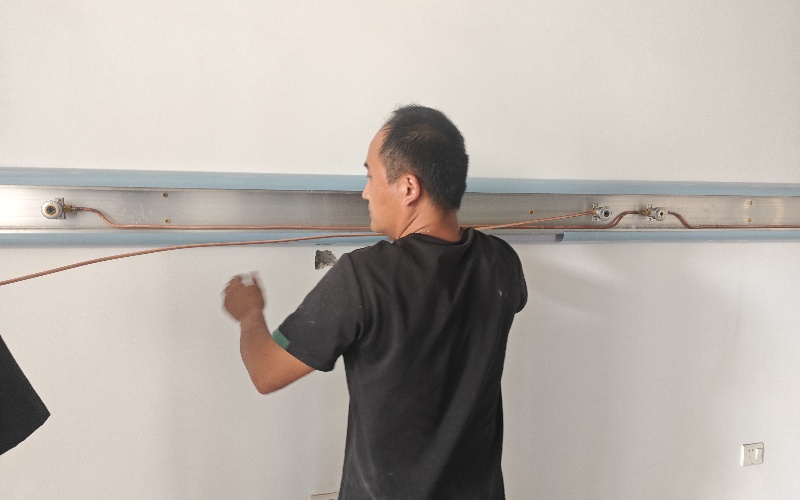

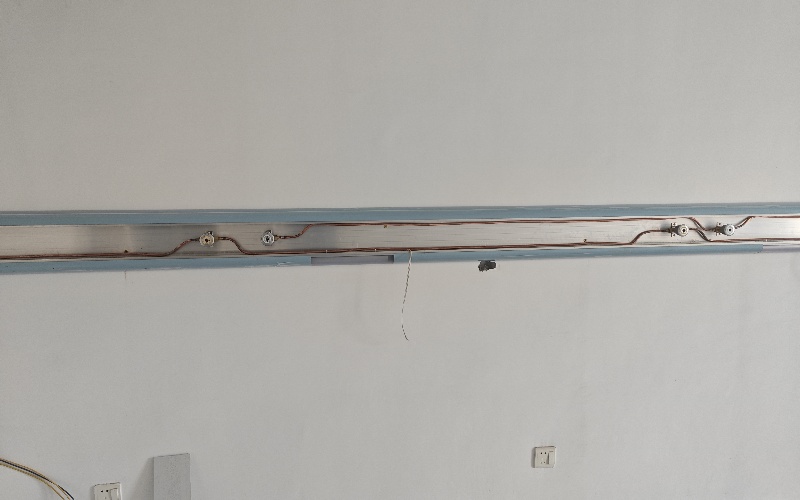

 2. 管道安装

1. 支架安装

    间距≤2m，不锈钢卡箍固定，避免与电缆桥架交叉。

    坡度要求：氧气管道≥0.3%，负压管道≥0.5%。

2. 管道焊接

    氩弧焊焊接（铜管/不锈钢管），内充氩气保护防氧化。

   3. 分支管连接

    主管道开孔采用机械钻孔，避免毛刺残留。

 3. 阀门与设备安装

 减压阀组安装：双路设计，带安全阀及压力表。

 终端设备：标高一致（距地面1.3-1.5m），标识清晰。

 4. 系统测试

1. 强度试验

    氧气管道：1.5倍工作压力（≥0.6MPa），保压10分钟无泄漏。

2. 泄漏性试验

    使用发泡剂或氦质谱仪检测，泄漏率≤0.5%/h。

3. 终端通气测试

    逐点检查流量、压力稳定性及报警功能。

 五、质量控制措施

1. 材料准入：供应商资质审核，每批次抽样复检。

2. 焊接质量：焊工持证上岗，焊缝表面无气孔、夹渣。

3. 标识管理：管道色环标记（氧气-蓝色，负压-黄色）。

 六、安全文明施工

 防火防爆：氧气管道安装区域禁止油脂接触，配备灭火器材。

 通风要求：密闭空间作业时强制通风，防止气体聚集。

 应急预案：设置紧急切断阀，制定气体泄漏应急疏散流程。

 七、验收与交付

1. 资料提交：竣工图、材料合格证、压力测试报告。

2. 联合验收：由医院、监理、施工方共同确认系统运行状态。

 八、维护保养建议

 每月检查管道支架稳固性及终端气密性。

 每年全面检测报警系统及减压装置。

附录：

1. 管道安装节点示意图

2. 压力测试记录表模板

3. 相关标准文件清单
