一、工程概况

本工程为XX医院新建住院楼医用气体系统建设，涵盖氧气、氮气、笑气、负压吸引及压缩空气五大系统，服务12个病区、800张床位。系统由三部分构成：

1. 气源站：配置2台10m³/h变压吸附制氧机、2台15m³/min无油空压机、2台水环真空泵及储气罐组；

2. 院区管网：采用埋地DN50-DN100不锈钢碳钢管网（覆盖住院楼、门诊楼、急诊楼）及架空DN15-DN40分支管道；

3. 终端设施：安装800套床头氧气负压吸引终端、120套治疗室笑气压缩空气终端及6套手术室气体汇流排。系统设计压力氧气0.6MPa、压缩空气0.8MPa，终端压力稳定在氧气0.4-0.5MPa、负压0.04-0.07MPa，符合《医用气体工程技术规范》（GB 50751-2012）要求。

 二、施工准备

 1. 人员配置

 技术负责人：1名注册机电建造师，5年以上医用气体工程经验，负责技术审核与现场指导；

 质量检查员：1名持管道工程质量检验资格证人员，专注焊缝探伤及管道清洁度检验；

 特种设备焊工：4名持GTAW6G项目作业证人员，具备3年以上氩弧焊经验；

 管道安装工：4名熟练操作切割机、坡口机人员，掌握“横平竖直、避绕终端”原则；

 安全员：1名持建筑施工安全资格证人员，负责防火、防窒息、防超压安全管控。

所有施工人员需通过专项培训并考核合格。

 2. 材料与设备验收

 管道：氧气/笑气系统采用304不锈钢无缝钢管（壁厚2.5mm），压缩空气/负压系统采用20碳钢无缝钢管（壁厚3mm），进场需检测壁厚偏差（≤10%）；

 阀门：选用医用级不锈钢球阀（压力等级1.6MPa），密封材料为聚四氟乙烯（PTFE），提供《医用产品注册证》；

 设备：制氧机、空压机需核对型号及出厂检验报告，终端设备接口兼容德标或国标，提供《医疗器械注册证》；

 工具：氩弧焊机需校准焊接电流（误差≤5A），压力试验机需在检定有效期内。

 三、关键施工工艺

 1. 管道安装

 下料与坡口：采用机械切割，禁止气割；坡口角度30-35°，钝边0.5-1mm，表面打磨至无毛刺；

 焊接工艺：

   方法：氩弧焊（GTAW），内壁充氩保护（DN15-DN25管道流量5-10L/min）；

   参数：焊接电流、电弧电压、速度按规范执行，焊缝余高≤2mm；

   检验：每道焊缝进行100%射线探伤（RT），缺陷等级符合标准；

 固定与清洁：管道沿墙或专用管井敷设，支吊架间距符合规范；安装前后用洁净氮气吹扫，内壁擦拭医用级脱脂剂。

 2. 设备安装

 气源站设备：按设计图纸定位，制氧机、空压机基础水平度偏差≤1/1000；

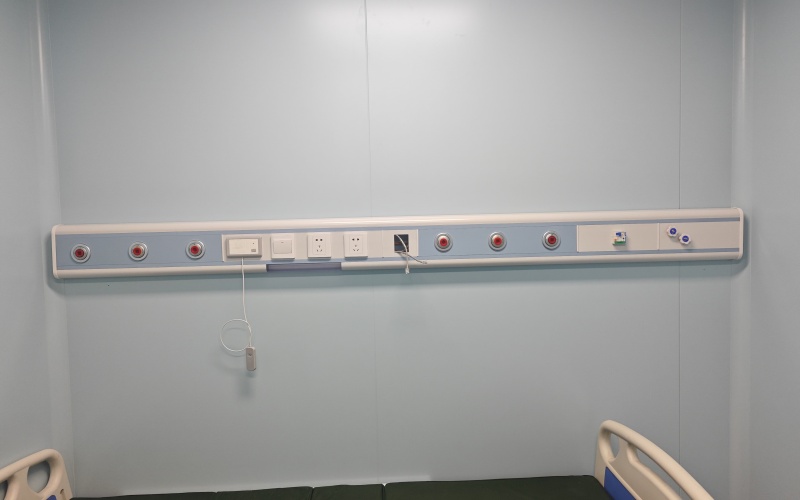

 终端设备：床头终端安装高度1.2-1.5m，治疗室终端距地面1.0m，手术室汇流排固定牢固；

 监测系统：压力表、流量计安装于便于观察位置，区域报警器设于值班室易见处。

 3. 系统调试

 压力试验：

   强度试验：用洁净氮气升压至设计压力1.5倍，保压10分钟无泄漏；

   严密性试验：降压至设计压力，保压24小时，泄漏率≤0.5%；

 性能测试：逐一测试气源设备启停、终端压力稳定性及报警功能，确保系统响应时间≤3秒。

 四、质量控制措施

1. 严格执行“三检制”（自检、互检、专检），隐蔽工程验收合格后方可覆盖；

2. 管道焊接记录、压力试验报告等过程资料实时归档；

3. 终端设备接口兼容性及系统可靠性需通过院方联合验收。

 五、安全与进度管理

 安全措施：施工现场设置防爆通风装置，动火作业前办理审批手续；

 进度计划：总工期60天，分阶段完成管道安装（第2-4周）、设备调试（第5周）及验收（第6周）。

本方案通过标准化施工流程及严格的质量安全管控，确保医用气体系统安全、稳定运行，满足临床需求。
