医用气体工程设备带作为医院临床供气系统的核心载体，其安装质量直接影响医疗安全与设备运行稳定性。本文从施工准备、管道连接、电气布线、质量检测等环节，系统阐述设备带施工的关键工艺要点。

 一、施工准备与材料控制

1. 人员资质

   施工团队需具备医用气体专项资质，技术负责人需持有注册建造师（机电工程）证书，焊工须通过特种设备焊接认证（GTAW6G项目），质量检验员需掌握管道探伤技术。

2. 材料验收

    管道系统：氧气/笑气管道采用304不锈钢无缝管（壁厚≥2.5mm），压缩空气/负压管道选用20#碳钢管（壁厚≥3mm），需提供材质证明书并检测壁厚偏差。

    连接件：阀门采用医用级不锈钢球阀（压力等级1.6MPa），密封材料为聚四氟乙烯（PTFE），需提供《医疗器械注册证》。

    设备带主体：铝合金型材需经静电喷涂处理（涂层厚度0.08-0.12mm），支架采用热镀锌角钢（镀锌层≥80μm）。

 二、核心施工工艺

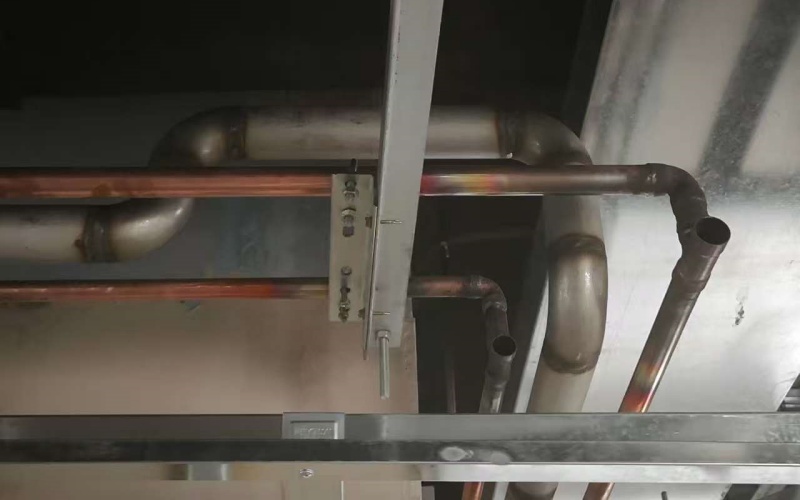

 1. 管道安装与连接

 切割与坡口：

  采用机械切割（砂轮机/等离子切割机），禁止气割。坡口角度30-35°，钝边0.5-1mm，表面打磨至无毛刺。

 焊接工艺：

  氧气管道采用氩弧焊（GTAW），内壁充氩保护（流量5-10L/min），焊接参数：电流80-120A，电压12-15V，速度5-8cm/min。焊缝余高≤2mm，宽度为坡口宽度+2mm。

 无损检测：

  每道焊缝进行100%射线探伤（RT），符合GB/T 3323-2019Ⅱ级标准。

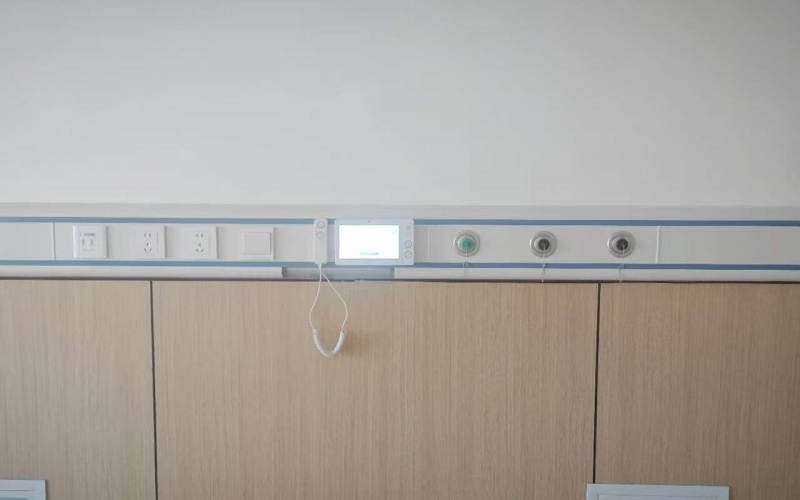

 2. 设备带安装

 定位与固定：

  安装高度1.3-1.5m，墙面平整度偏差≤2mm。采用膨胀螺栓固定，支架间距：

  | 公称直径（mm） | 支架间距（m） |

  |----------------|----------------|

  | ≤25            | 1.5            |

  | 32-50          | 2.0            |

  | ≥70            | 2.5            |

 气体终端连接：

  紫铜管连接采用银钎焊（焊料含银2%），火焰温度控制在800℃以下，立管焊接时承口向上。终端接口安装后用塑料保护帽封堵。

 3. 电气系统布线

 线路分隔：

  强电（220V）与弱电（信号线）分槽敷设，间距≥300mm。照明线路采用BV 2.5mm²铜芯线，设备电源线根据功率选择4-6mm²线缆。

 接地系统：

  接地电阻≤4Ω，采用扁钢（40×4mm）或圆钢（φ12mm）作为接地极，与建筑接地干线可靠焊接。

 三、质量检测与验收

1. 压力测试：

   气体管道按1.5倍工作压力保压30分钟，压力降≤0.5%为合格（如氧气系统测试压力0.9MPa）。

2. 泄漏检测：

   使用氦质谱检漏仪（灵敏度≤1×10⁻¹⁰ Pa·m³/s）对终端接口进行抽检。

3. 标识管理：

   气体终端采用**标准颜色标识（氧气-蓝色、负压-黄色、压缩空气-白色），并标注气体名称及压力范围。

 四、安全与环保措施

 防火防爆：

  施工现场配备灭火器，氧气管道焊接前进行氮气置换（氧含量≤1%）。

废料处理：

  铜屑、焊渣等金属废料分类回收，含银焊料残渣按危险废物处置。

通过严格遵循上述工艺标准，可确保设备带系统满足《医用气体工程技术规范》（GB 50751-2012）要求，为临床提供安全、可靠的医用气体供应保障。
