一、工程概况

1.1 工程基本信息

本工程为医院医用气体专项安装工程，涵盖医用中心供氧系统、中心负压吸引系统、医用压缩空气系统、医用氮气、二氧化碳等特种气体系统，配套完成气源设备、输送管道、阀门组件、楼层终端、压力监测报警、防火封堵及系统调试等全部施工内容。工程施工严格贴合医院病房、手术室、ICU、检验室等功能区域布局，所有系统满足医疗诊疗、急救、监护常态化安全供气需求，施工全过程遵循洁净、无油、防爆、稳压的医用专项标准。

1.2 工程施工范围

1. 气源设备安装：液氧储罐、汇流排、制氧机组、负压真空泵组、空压机、干燥机、精密过滤器、储气罐、特种气体汇流排等设备就位、固定与接线。

2. 管道系统施工：各类医用气体主管、立管、支管、穿墙穿楼板套管安装，管道脱脂、焊接、固定、防腐、保温、标识施工。

3. 终端及配套安装：病房设备带、气体终端插座、分区控制阀、压力仪表、压差报警器、应急切断装置安装调试。

4. 辅助工程施工：管道防火封堵、静电接地、系统试压吹扫、气密性检测、联动调试、竣工验收及成品保护。

1.3 工程施工特点

1. 安全性要求极高：医用氧气为助燃高危气体，全程无油、无尘、防爆施工，严禁油污、杂质混入管道，杜绝动火隐患。

2. 洁净标准严格：所有管材、配件必须脱脂洁净处理，施工全过程封闭作业，避免粉尘污染管道系统。

3. 系统稳定性强：多气体管路并行施工，分区独立管控，杜绝混气、串气问题，保障供气压力恒定。

4. 交叉施工复杂：与土建、水电、装修、弱电工程交叉作业，需精准衔接工序，保护已完成成品。

二、编制依据

1. 《医用气体工程技术规范》（GB 50751-2012）

2. 《医院洁净手术部建筑技术规范》（GB 50333-2013）

3. 《建筑设计防火规范》（GB 50016-2014）

4. 《压力管道规范 工业管道》（GB/T 20801）

5. 《医用中心供氧系统通用技术条件》（YY/T 0298）

6. 《医用中心吸引系统通用技术条件》（YY/T 0299）

7. 本工程施工图纸、设计交底文件、现场勘察资料及甲方施工要求

8. 国家及地方关于医疗工程、特种设备、消防安全的相关规范标准

三、施工总体部署

3.1 施工原则

严格遵循安全**、质量优先、洁净施工、合规达标、高效有序的原则，全程落实医用气体专项施工要求，所有工序样板先行、三检到位，杜绝违章施工、劣质工序，确保系统安全、稳定、长效运行。

3.2 施工组织机构

组建专项医用气体施工班组，岗位职责明确，全程定岗履职：

1. 项目经理：统筹工程进度、质量、安全、协调各方对接，把控整体施工部署。

2. 技术负责人：负责技术交底、工艺把控、方案落地、难题整改、验收资料编制。

3. 质量员：材料进场核验、工序质量巡检、试压检测核查、不合格项整改跟踪。

4. 安全员：现场安全管控、动火审批、防爆防尘、临时用电管理、隐患排查整改。

5. 材料员：管材、设备、配件进场验收、脱脂管控、分类存放、成品保管。

6. 施工班组：持证上岗，负责管道预制、焊接、安装、吹扫、调试等实操工作。

3.3 施工总体流程

施工准备 → 材料设备进场验收 → 现场测量放线 → 管道预制脱脂 → 支架套管安装 → 管道焊接敷设 → 设备就位安装 → 阀门终端安装 → 管道吹扫试压 → 气密性检测 → 接地防腐保温 → 系统联动调试 → 清洁收尾 → 竣工验收 → 移交维保

3.4 施工进度计划

结合医院现场施工条件及交叉作业情况，分区域分段施工：

1. 准备阶段：图纸复核、技术交底、材料进场、现场清理（3天）。

2. 预制施工阶段：管道脱脂、预制、支架制作安装（5-7天）。

3. 安装阶段：管道敷设、气源设备、终端、报警装置安装（根据施工面积调整）。

4. 试验调试阶段：吹扫、试压、气密性试验、系统调试（4天）。

5. 验收移交阶段：整改收尾、资料整理、竣工验收、移交（3天）。

四、主要材料与设备要求

4.1 管材选型标准

1. 医用氧气、压缩空气管道：采用脱脂紫铜管或不锈钢无缝钢管，管壁光滑、无裂纹、无锈蚀、无油污，符合医用洁净标准。

2. 负压吸引管道：选用耐腐蚀、抗负压专用管材，可承受-0.1MPa负压不变形、不渗漏。

3. 特种气体管道（氮气、二氧化碳）：专用无缝洁净管道，分区独立布设，严禁混用。

4.2 配件及设备要求

1. 阀门：采用医用专用不锈钢阀门、铜阀门，密封性能优良，耐高压、无泄漏，分区设置手动切断阀与应急电磁阀。

2. 终端：采用医用标准防误插终端，不同气体终端规格、接口、颜色严格区分，杜绝混接。

3. 仪表与报警：压力传感器、压差报警器、压力表精准灵敏，具备超压、欠压报警及自动保护功能。

4.3 材料进场管控

1. 所有材料、设备必须具备合格证、检测报告、材质证明、脱脂记录，特种设备具备特种设备资质文件。

2. 进场材料逐批核验，外观无破损、无油污、无锈蚀，管材端口密封封堵，防止灰尘进入。

3. 管材、配件分区存放，单独设置洁净库房，远离油污、火源、杂物，严禁与普通建材混放。

五、核心施工工艺与技术要点

5.1 管道脱脂施工（核心关键工序）

医用气体管道必须全程无油，油污会引发氧气燃爆风险，所有管材、管件施工前必须彻底脱脂：

1. 脱脂介质：优先采用专用医用管道脱脂剂、三氯乙烯，局部擦拭使用99.5%无水乙醇；严禁使用汽油、柴油、矿物油清洗剂。

2. 脱脂工艺：管材管件采用浸泡脱脂，完全浸没15-30分钟，反复翻动溶解内壁油污；大件管道采用循环冲洗，脱脂后用洁净干燥氮气吹扫。

3. 脱脂验收：目视无油污、无水渍、无杂质，白滤纸擦拭无污渍，验收合格后立即封口保护，做好脱脂记录。

4. 二次防护：施工过程中佩戴洁净手套，严禁徒手触摸管道内壁，切割、焊接全程封闭防尘。

5.2 管道预制与安装

1. 测量放线：根据图纸标高、走向精准放线，立管垂直、横管平直，避开强电、高温、潮湿区域，与电缆间距≥5cm。

2. 管道切割：采用专用切管器、无齿锯切割，切口平整垂直，无毛刺、无铁屑，切割后立即清理端口并封堵。

3. 焊接施工：紫铜管采用银基钎焊，不锈钢管采用氩弧焊，焊缝饱满、平整、无气孔、无夹渣，主干管焊缝按需探伤检测。

4. 支架安装：采用专用防腐支架，间距符合规范，管道固定牢固，避免震动松动；冷热管道分区固定，防止位移。

5. 穿墙穿楼板：加装专用防火套管，管道与套管间隙采用防火封堵材料填充，封堵密实平整，符合消防规范。

5.3 各系统专项施工工艺

5.3.1 中心供氧系统

1. 采用双气源保障模式（液氧储罐+制氧机组），保障ICU、手术室不间断供氧，切换响应时间≤15秒。

2. 供氧管道压力控制在0.2-0.5MPa，主干管、楼层设置分区控制阀，便于故障隔离、检修。

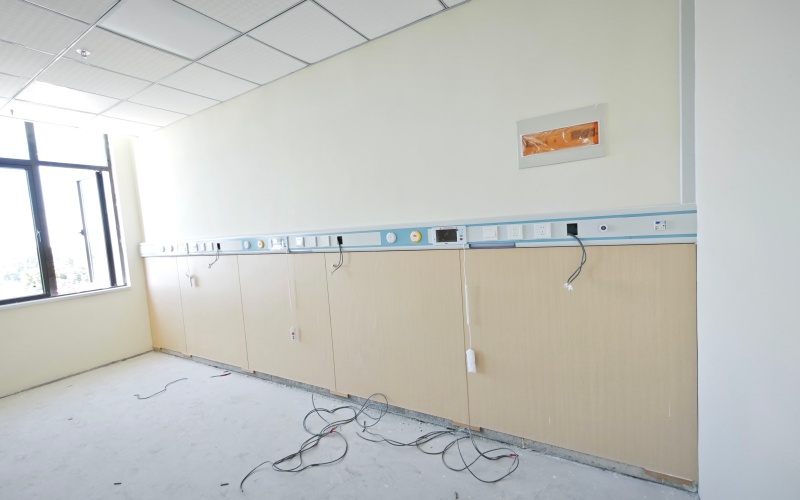

3. 终端安装高度距地1.4m±0.1m，设备带安装平整牢固，标识清晰，插拔顺畅、密封严密。

5.3.2 中心负压吸引系统

1. 真空泵组采用2用1备配置，稳定负压区间**-0.02MPa~-0.07MPa**，吸力均匀、无波动。

2. 管道顺气流方向设置坡度，*低点设置排污装置，防止积水、积污堵塞管道。

3. 系统无负压泄漏，停机后负压保压稳定，无快速回落现象。

5.3.3 医用压缩空气系统

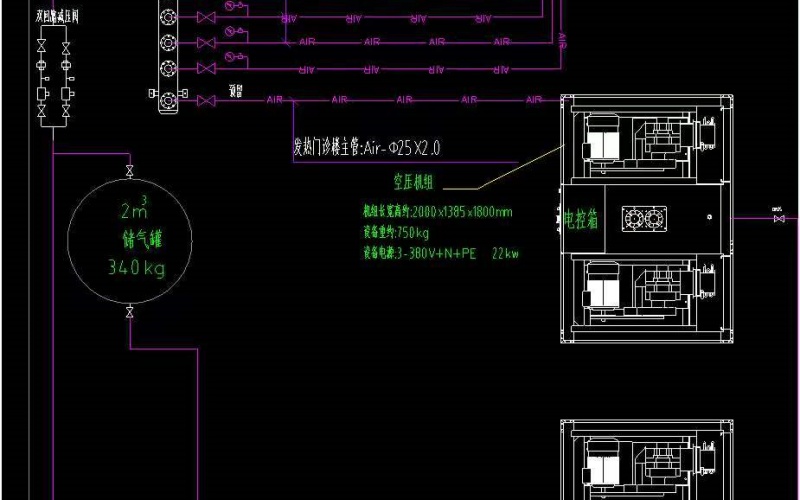

1. 空压机、干燥机、三级精密过滤器依次安装，去除水分、油污、杂质，保障气源洁净干燥。

2. 储气罐固定牢固，安全阀、压力表校验合格，管路压力稳定，无漏水、漏气现象。

3. 终端供气干燥无杂质，满足诊疗、设备使用洁净要求。

5.3.4 特种气体系统

氮气、二氧化碳等气体管道独立布设，全程不与其他气体管路交叉混接，单独设置控制阀、压力表、报警装置，标识清晰，分区管控。

5.4 报警及电气系统安装

1. 各楼层、关键科室设置气体压力声光报警装置，超压、欠压、断气即时报警。

2. 所有气体设备、管道做好静电接地，接地电阻符合防爆规范，杜绝静电积聚。

3. 电气接线规范，设备接地可靠，弱电信号线与气管、强电管线分区布设，避免干扰。

5.5 防腐、保温与标识

1. 管道除锈后涂刷专用防腐漆，室外、潮湿区域增加防腐层数，杜绝锈蚀渗漏。

2. 低温、结露风险管道做保温处理，保温层密闭无破损。

3. 所有管道、阀门、终端粘贴专用气体标识、流向箭头、警示标识，颜色区分各类气体，清晰可辨。

六、系统试验与调试

所有安装工序完成后，分阶段开展吹扫、试压、气密性试验，未达标严禁投入使用。

6.1 管道吹扫清洁

1. 采用洁净干燥压缩空气或氮气分段吹扫，吹扫流速≥20m/s，逐段清除管内粉尘、焊渣、杂质。

2. 吹扫终点采用白靶板检测，无污渍、无杂物为合格，做好吹扫记录。

6.2 强度压力试验

1. 氧气、压缩空气管道：试验压力为工作压力1.5倍，稳压10分钟，管道无变形、无渗漏、压力无骤降。

2. 负压管道：正压强度试验，稳压无破损、无泄漏为合格。

6.3 严密性气密性试验

1. 试验压力为工作压力1.15倍，稳压24小时，压力降符合规范要求，无渗漏、无串气。

2. 负压系统保压试验：停机保压1小时，负压回落值符合标准，系统密封完好。

6.4 系统联动调试

1. 气源设备单机调试：制氧机、真空泵、空压机启停正常，参数达标、运行平稳、无异响。

2. 分区供气调试：逐楼层、逐终端测试供气压力、流量、负压值，全部达到设计标准。

3. 报警系统调试：模拟超压、欠压、断气工况，声光报警、自动切换功能正常灵敏。

七、质量保证措施

1. 样板先行：管道焊接、终端安装、封堵等关键工序先做样板，验收合格后大面积施工。

2. 三检制度：严格执行自检、互检、专检，每道工序验收合格后方可进入下道工序。

3. 材料严控：杜绝无资质、不合格、未脱脂材料进场，所有材料全程可追溯。

4. 工艺严控：严格遵循医用气体专项工艺标准，焊接、脱脂、试压、调试专人专项负责。

5. 资料同步：施工资料、试验记录、隐蔽工程记录随施工同步整理，真实完整、规范归档。

八、安全文明施工措施

8.1 防爆防火安全

1. 施工现场严禁烟火，氧气作业区域禁止动火、禁止携带火种，动火作业必须专项审批、配备灭火器材。

2. 全程无油施工，所有工具、设备、人员穿戴无油污，杜绝油脂接触氧气管道。

3. 易燃易爆区域设置警示标识，划分防爆作业区，专人值守管控。

8.2 现场施工安全

1. 施工人员持证上岗，岗前专项安全、技术交底，熟悉医用气体高危施工风险。

2. 临时用电规范，一机一闸一保护，杜绝私拉乱接，防水防漏电。

3. 高空作业佩戴防护用具，管道、设备堆放稳固，杜绝坠落、坍塌风险。

8.3 文明施工与成品保护

1. 施工现场每日清理，材料摆放整齐，垃圾日产日清，保持洁净施工环境。

2. 已安装完成的终端、设备、管道做好防护包裹，避免碰撞、污染、损坏。

3. 夜间施工严控噪音，规避医院诊疗、休息时间，减少现场干扰。

九、竣工验收与移交

9.1 验收内容

1. 外观验收：管道敷设顺直、支架牢固、标识清晰，终端设备安装规范、无破损、无错装。

2. 功能验收：各系统供气稳定、参数达标，终端插拔顺畅，报警、切换功能正常。

3. 试验验收：强度试验、气密性试验、吹扫试验全部合格，试验记录完整。

4. 资料验收：竣工图纸、材料资质、检测报告、试验记录、隐蔽资料齐全归档。

9.2 移交与培训

1. 工程验收合格后，整理全套竣工资料移交甲方存档。

2. 对医院运维人员开展设备操作、日常巡检、故障排查、应急处置专项培训。

十、售后维保方案

1. 质保期内全程免费维保，出现故障2小时响应，24小时现场处置。

2. 定期上门巡检，对管道、阀门、设备、报警系统全面检测调试，排查隐患。

3. 终身提供技术咨询、配件更换、系统升级服务，保障医用气体系统长期稳定运行。

十一、应急预案

1. 气体泄漏应急：立即关闭区域应急切断阀，疏散人员、通风散气，禁止明火及电气启停，排查漏点维修整改。

2. 压力异常应急：报警触发后立即核查气源设备，切换备用机组，排查管道堵塞、泄漏问题，快速恢复正常压力。

3. 动火突发隐患：立即停止作业，扑灭明火，隔离易燃易爆物资，上报现场负责人处置。
